无锡曜硅 LS2201：单节锂电一体化保护芯片

LS2201 是无锡曜硅推出的一款高集成度单节锂离子 / 锂聚合物电池保护芯片，专为便携式智能设备、穿戴产品及小型锂电模组设计。芯片内部集成高精度电压检测、延时控制电路与低内阻功率 MOS 管，单芯片即可实现完整的电池安全保护，外围极简、体积小巧，是空间受限产品的理想锂电保护方案。

产品简介

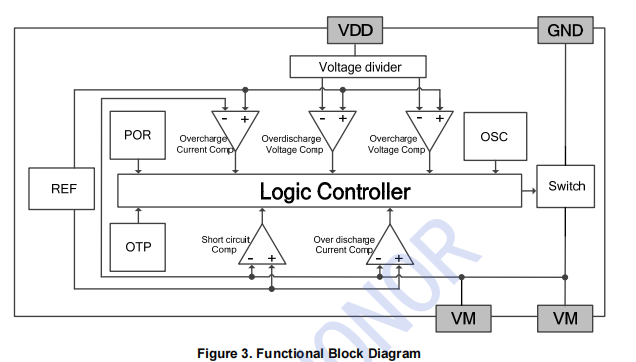

LS2201 集成全套锂电保护功能，包括过充保护、过放保护、充电过流保护、放电过流保护、负载短路保护及过温保护，同时支持0V 电池充电、过放自恢复、充电器反接保护等实用功能。芯片采用超低功耗设计，工作电流仅 2.8μA，掉电模式低至 1.5μA，可显著提升电池续航与使用寿命。内置 MOS 管导通电阻低至 62mΩ，发热小、效率高，适合长期稳定工作。

核心特性

• 单芯片集成功率 MOS 管，无需外置保护器件，简化电路结构

• 完整锂电保护：过充、过放、过流、短路、过温、反接全功能覆盖

• 超低功耗设计，工作电流典型值 2.8μA，掉电电流 1.5μA

• 支持 0V 电池充电功能，适配深度亏电电池恢复

• 过放自恢复、两步过流检测，提升使用安全性与可靠性

• 高精度电压 / 电流检测阈值，内部延时稳定，保护动作精准

• 超小 SOT23-5 封装，布局灵活，适合 TWS、手环等紧凑型产品

• 符合 RoHS 环保无铅要求，满足消费电子量产标准

•

典型应用

• TWS 耳机、智能手表、智能手环等穿戴式设备

• 美容仪、电动牙刷、手持风扇等小型消费电子产品

• 单节锂电池包、简易充电宝、便携式储能模块

• 蓝牙耳机、录音笔、IoT 传感器、蓝牙数码配件

• 各类以单节锂电 / 锂聚电池供电的智能设备

•

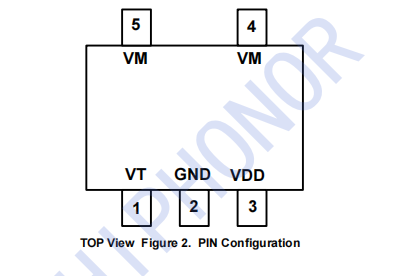

封装与引脚说明

LS2201 采用 SOT23-5 超小型封装，引脚定义简洁：

1. VT 测试引脚

2. GND 系统地

3. VDD 电源正输入

4. VM 电池负极检测

5. VM 电池负极驱动

芯片布局紧凑，散热设计合理，可满足高密度 PCB 与小型化结构需求。

供货与技术支持

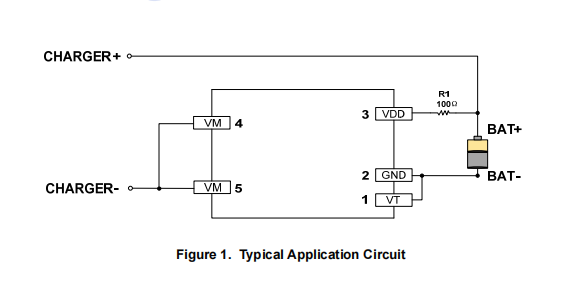

粤华信科技获无锡曜硅官方认证，具备一级代理资质，可提供 LS2201 原厂正品货源、稳定批量交期、完整规格书、典型应用电路及一站式技术支持，助力客户快速完成产品开发与量产。
