无锡曜硅 LS2106：非隔离降压开关电源恒压驱动芯片

LS2106 是无锡曜硅推出的高效率、高精度非隔离降压开关电源恒压控制驱动芯片，内置 800V 高压功率管，外围极简、多重保护，专为应急灯、小家电、开放式电源设计，适用于 85VAC–265VAC 全电压输入场景，是高压小功率恒压电源高性价比方案。

产品简介

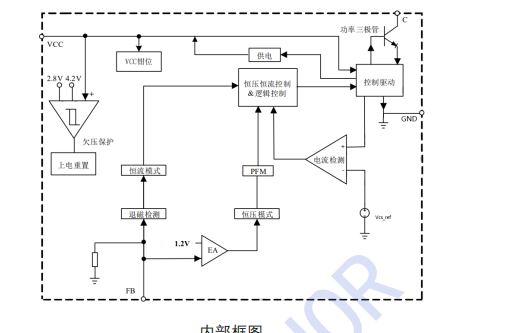

LS2106 采用电感电流临界模式，支持 Buck/Buckboost 拓扑，内置峰值电流控制与高压启动电路，无需采样电阻与启动电阻，直流最低 19V 可启动，启动电流仅 1μA，待机电流＜60μA，搭配 SOT23‑6 小体积封装，大幅简化设计、降低 BOM、提升可靠性。

核心特性

• 宽压输入：85VAC–265VAC 全兼容，直流最低 19V 可工作

• 高集成：内置＞800V 功率管、启动电路、峰值电流控制

• 恒压精准：FB 基准 1.2V，输出电压可调，精度稳定

• 低功耗：启动电流 1μA，待机电流＜60μA

• 保护完善：VCC 钳位 / 欠压、过温（150℃）、峰值电流限制

• 封装小巧：SOT23‑6，适配高密度 PCB 与小型化产品

• 拓扑灵活：支持 Buck、Buckboost，满足多样电源设计

•

典型应用

• 应急灯驱动、消防应急照明恒压供电

• 小家电、白色家电开放式非隔离电源

• 小功率开关电源、模块电源恒压输出

• 低压辅助供电、工控辅助电源模块

•

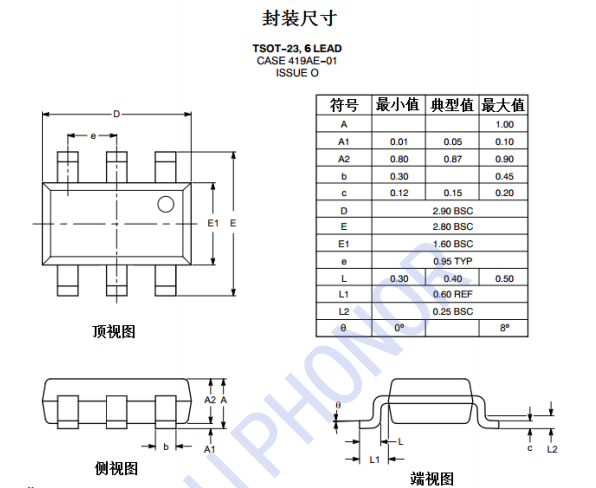

封装与引脚说明

LS2106 采用SOT23‑6 封装，引脚定义清晰：

1. VCC 芯片电源；2. GND 芯片地；3. NC 悬空；4. C 内置功率管集电极；5. NC 悬空；6. FB 反馈输入端

2.

供货与技术支持

粤华信科技获无锡曜硅官方认证，具备一级代理资质，可提供 LS2106 原厂正品、稳定现货、规格书、应用电路及全程技术支持。
