无锡曜硅 LS8650M：隔离型 PSR 原边反馈驱动控制芯片

粤华信科技获无锡曜硅官方认证，具备一级代理资质。LS8650M 是无锡曜硅推出的高集成隔离型 PSR 原边反馈控制芯片，外置 MOS，工作于 QR 准谐振模式，具备 **±5% 高精度 CV/CC**、可调线损补偿、待机＜70mW，满足六级能效。芯片集成全保护功能，采用 SOT23‑6 超小封装，专为小功率充电器、适配器、LED 驱动设计。

产品简介

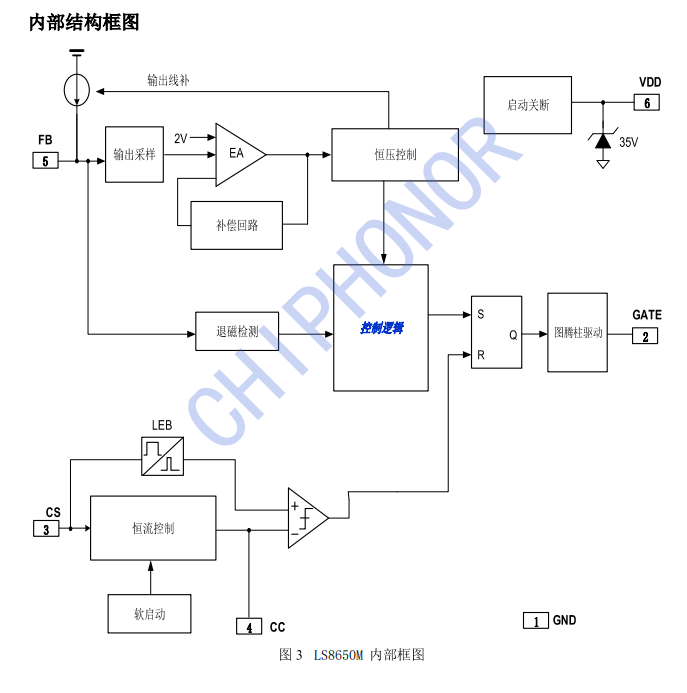

LS8650M 采用原边反馈架构，无需光耦与 TL431，简化 BOM、降低成本。QR 准谐振工作模式，效率更高、EMI 更优；可调线损补偿优化长线带载压降；待机＜70mW轻松过能效。内置软启动、前沿消隐、输出短路 / 过压、逐周期过流、VDD 过压 / 欠压、管脚开路等全保护，系统更可靠。

核心特性

• 隔离型 PSR 原边反馈，无需光耦、无需 TL431

• QR 准谐振工作模式，高效率、低 EMI

• ±5% 恒压恒流精度，输出稳定一致

• 可调输出线损补偿，改善长线压降

• 待机功耗＜70mW，满足六级能效

• 内置前沿消隐 LEB，防 OCP 误动作

• 完备保护：短路 / 过压 / 逐周期过流 / VDD OVP/UVLO/ 管脚开路 / 软启动

• 封装：SOT23‑6，体积小、布板灵活

•

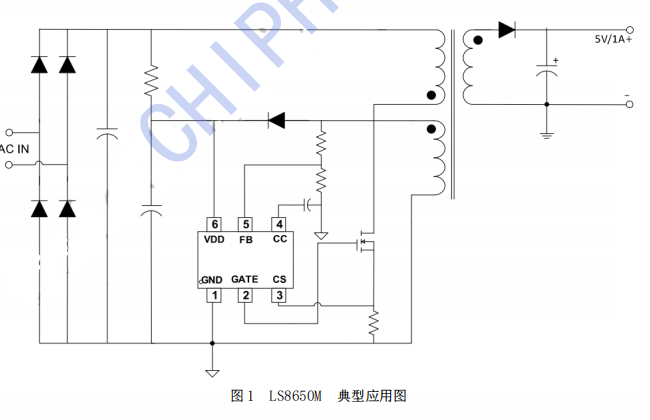

典型应用

• 5V/1A 等小功率手机充电器、移动电源

• 机顶盒、路由器、小家电辅助电源

• LED 照明驱动、小功率隔离电源

• 线性 / RCC 电源升级方案

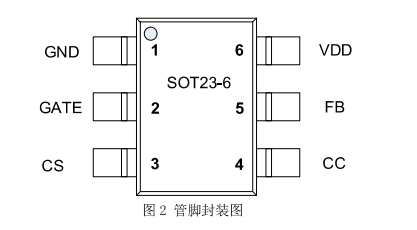

封装与引脚说明

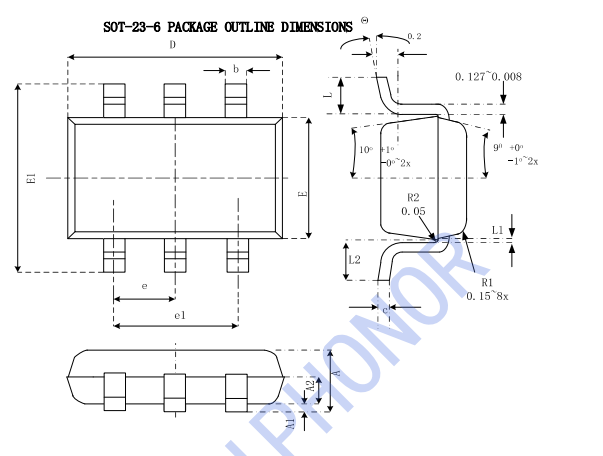

LS8650M 采用SOT23‑6 封装：

1. GND 地；2. GATE 驱动；3. CS 电流采样；4. CC 恒流设定；5. FB 电压反馈；6. VDD 电源

2.

供货与服务

粤华信科技获无锡曜硅官方认证，具备一级代理资质，常备库存充足、提供免费样品、FAE 全程技术支持，可提供 LS8650M 原厂正品、稳定现货、规格书、典型应用电路及一站式方案服务，助力快速量产。
