LS8521 是无锡曜硅推出的高性能反激副边同步整流功率开关，内置超低导通阻抗 MOSFET，完美替代肖特基二极管，大幅提升电源效率、降低发热。芯片支持 DCM/QR 双模式，兼容浮地 / 共地拓扑，内置高压自供电模块，无需辅助绕组，外围极简，是快充、适配器高效率方案的理想搭档。
产品简介
LS8521 专为反激变换器副边设计，可自动检测整流时序并驱动内置 MOS 管，显著降低导通损耗。支持浮地与共地两种同步整流结构，兼容DCM 断续与 QR 准谐振模式。内置高压供电模块，省去辅助绕组供电；具备欠压保护与前沿消隐（LEB），抗干扰强、工作稳定，采用SOP8 封装，适配各类充电器与适配器。
核心特性
反激副边同步整流，替代肖特基二极管，效率显著提升
支持DCM + QR双模式，全工况兼容
支持浮地 / 共地两种同步整流拓扑
内置高压供电模块，无需辅助绕组供电
低静态电流，损耗更低、温升更小
内置前沿消隐（LEB），防误动作、可靠性高
内置 VCC 欠压保护（UVLO），安全稳定
SOP8 标准封装，布板灵活、适合自动化生产
典型应用
手机 / 笔记本 PD 快充、旅行充电器
电源适配器、AC-DC 反激电源
高效率开关电源、LED 驱动电源
线性 / RCC 电源升级换代方案
封装与引脚说明

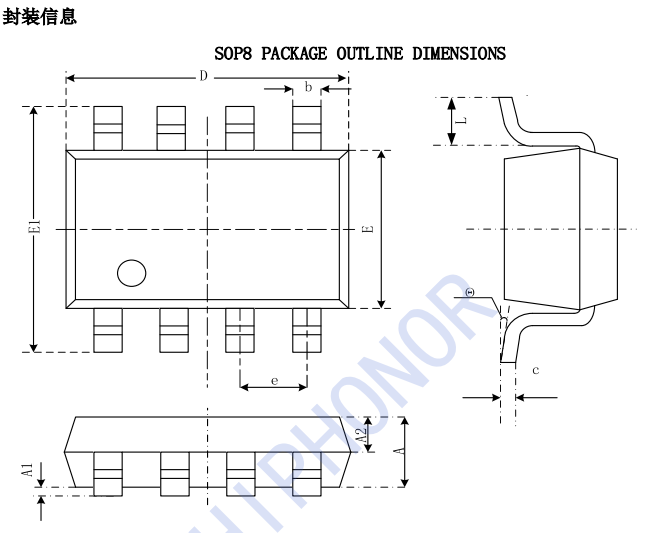

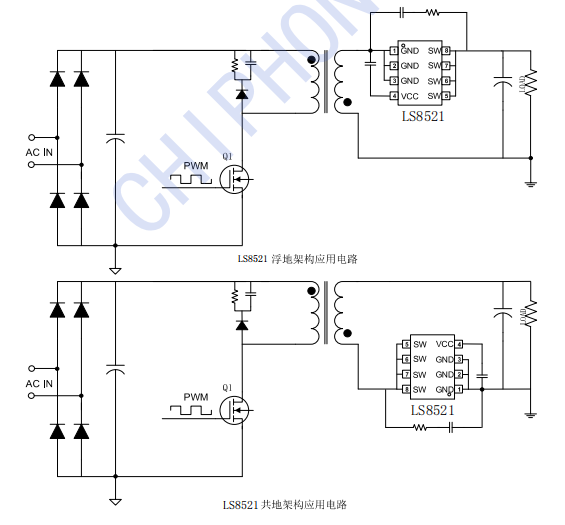

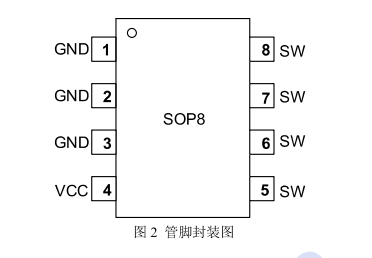

LS8521 采用SOP8 封装：1/2/3. GND 芯片地；4. VCC 电源；5/6/7/8. SW 内置 MOS 漏极
供货与技术支持
粤华信科技获无锡曜硅官方认证，具备一级代理资质，可提供 LS8521 原厂正品、稳定现货、规格书、典型应用电路及一站式技术支持，助力客户快速完成设计与量产。
