LS80N037A9G 是无锡曜硅采用先进分裂栅沟槽 SGT 工艺打造的大电流低内阻 N 沟道功率 MOSFET，耐压 80V、连续电流 130A，导通电阻低至 3.7mΩ@VGS=10V，兼顾低栅电荷与超快开关速度，专为大电流功率切换、PWM 调速、电源管理等高可靠性场景设计，是电机驱动、电源、逆变、快充等方案的理想功率器件。
产品简介
芯片采用 TO‑263‑3L 贴片封装，散热效率高、适合高密度贴装，经过 100% UIS 雪崩测试与 ΔVds 可靠性筛选，长期运行稳定可靠。具备低导通损耗、低开关损耗、高雪崩能量、宽温工作等优势，可完美满足工业电源、电机控制、电池管理、大功率负载开关等严苛工况需求。
LS80N037A9G 引脚定义图：
核心特性
耐压等级：VDS=80V，高压工况更安全
超大电流：连续 ID=130A@25℃，脉冲峰值 520A
超低内阻：RDS(ON)=3.7mΩ@VGS=10V，导通损耗极低
先进 SGT 工艺：低栅电荷、开关速度快、效率更高
高可靠性：100% UIS 与 ΔVds 全检，质量稳定
超快开关：导通延时 20ns，关断延时 30ns，动态性能优异
高雪崩能力：单脉冲雪崩能量EAS=147mJ
低结壳热阻：RθJC=0.85℃/W，散热能力强
宽温工作：‑55℃~+150℃，工业级稳定

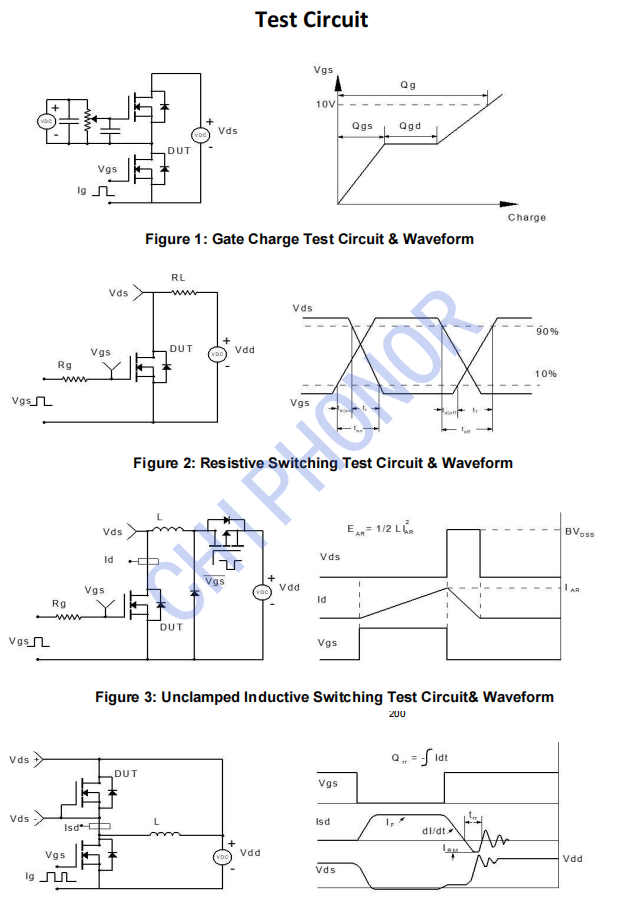

栅电荷 / 开关 / 雪崩 / 二极管恢复测试电路：
典型应用
电机驱动、电钻、电锯、云台动力控制
大功率负载开关、电池保护、配电系统
开关电源、逆变器、光伏逆变、UPS
快充适配器、车充、LED 驱动电源
工业电源、大功率 PWM 调压调速系统
电动工具、机器人、无人机动力模块
封装与引脚说明
LS80N037A9G 采用TO‑263‑3L 封装：
D 漏极；2. G 栅极；3. S 源极

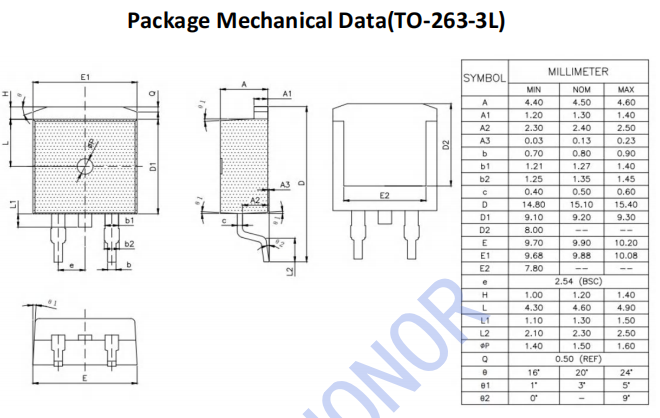

TO‑263‑3L 封装尺寸图：
供货与技术支持
粤华信科技获无锡曜硅官方认证，具备一级代理资质，可提供 LS80N037A9G 原厂正品、稳定现货、规格书、应用电路及一站式技术支持，助力客户快速完成设计与量产。
