LS555 是无锡曜硅推出的经典通用时基集成电路，完美融合模拟电路与数字逻辑功能，可精准实现延时、振荡、脉冲生成、调制等功能，兼容工业级与教学级应用，是电子控制、检测、报警、定时系统中的高性价比核心器件。
产品简介
LS555 采用标准 DIP8 封装，供电范围4.5V–16V，静态电流典型值2.7mA，掉电模式低至65μA。芯片具备低失真（0.5%）、宽增益调节（0dB~46dB）、强驱动能力，可直接驱动 8Ω 及以上扬声器，输出功率超 250mW。外围元件极少，可灵活配置为多谐振荡、单稳态、双稳态、PWM 脉宽调制等多种工作模式，满足海量定时与控制场景需求。
核心特性
模拟 + 数字混合架构，实现高精度延时与振荡
宽电压工作：4.5V–16V，适配多种系统供电
超低功耗：静态2.7mA，掉电模式仅65μA
强驱动能力：可直驱扬声器、继电器、LED 等负载
低失真设计：典型失真0.5%，音频场景适用
增益可调：语音频段0dB~46dB连续调节
多模式兼容：振荡、单稳态、双稳态、PWM 调制
外围极简，只需阻容即可构成完整功能电路
标准 DIP8 封装，直插焊接，教学与工业皆宜
典型应用
精准计时器、延时开关、定时控制系统
方波 / 脉冲发生器、时钟信号产生电路
PWM 脉宽调制、电机调速、LED 调光
电子闹钟、蜂鸣器、门铃、声光报警
玩具控制、家电定时、自动化控制模块
教学实验、DIY 电子制作、电子竞赛
锯齿波发生器、相位调制、信号检测系统

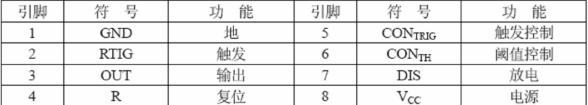

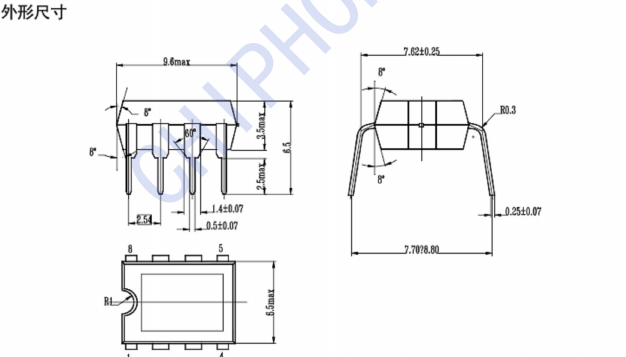

封装与引脚说明
LS555 采用DIP8 直插封装，引脚定义如下：
GND 地；2. TRIG 触发；3. OUT 输出；4. RESET 复位
CONT 控制；6. THRESH 阈值；7. DISCH 放电；8. VCC 电源
供货与技术支持
粤华信科技获无锡曜硅官方认证，具备一级代理资质，可提供 LS555 原厂正品、稳定现货、规格书、典型应用电路及一站式技术支持，助力客户快速完成设计与量产。
