无锡曜硅 LS358：双路通用运算放大器

LS358 是无锡曜硅推出的双路高增益通用运算放大器，内置两路独立运放，支持单 / 双电源供电，具备宽电压、低功耗、低失调、内部频率补偿完善等优势，可直接对标通用 358 系列，广泛用于信号放大、电压比较、有源滤波、充电转灯、音频处理及工业控制等场景，是模拟电路中通用性极强的高性价比运放方案。

产品简介

LS358 采用单位增益内部频率补偿设计，直流电压增益高达 100dB，单位增益带宽 1MHz（温度补偿），单电源供电范围 3V–30V、双电源 ±1.5V–±15V，静态电流低至 500µA 且基本与电源电压无关。芯片输入失调电压低、共模范围包含接地，提供 DIP8、SOP8、TSSOP8 三种封装，满足直插、贴片等不同量产需求，外围极简、稳定性强、应用范围极广。

核心特性

• 双路独立运放，一路顶两路，简化电路、降低 BOM 成本

• 宽压供电：单电源 3V–30V，双电源 ±1.5V–±15V，适配多数系统

• 低功耗设计：静态电流 500µA，几乎不随供电电压变化

• 低输入失调电压：典型 2mV，小信号处理精度更高

• 内部频率补偿：无需外围补偿，单位增益稳定不易自激

• 共模输入范围包含地，单电源系统设计更友好

• 差分输入电压等于电源电压，使用更安全

• 增益带宽积 1MHz，转换速率 0.4V/μs，满足通用场景

• 提供 DIP8/SOP8/TSSOP8 多封装，直插贴片全兼容

•

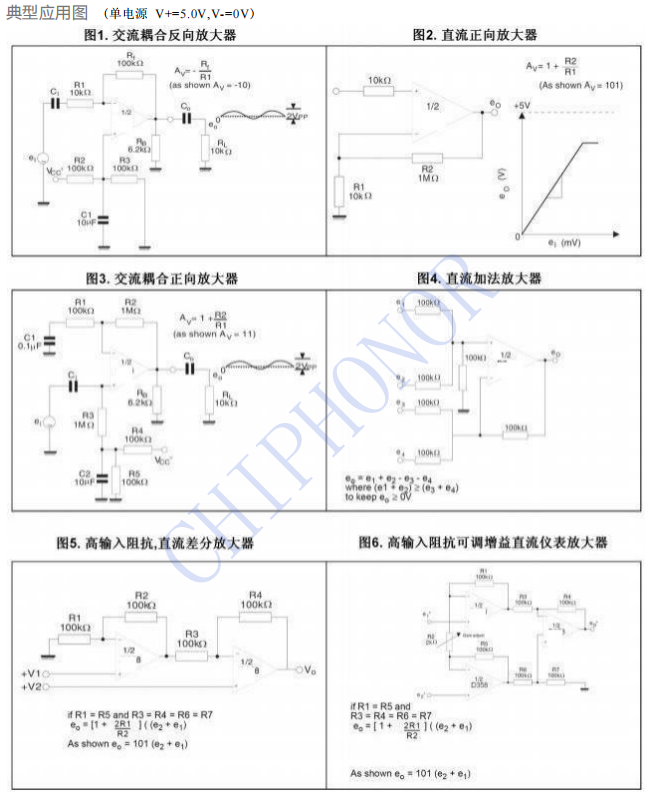

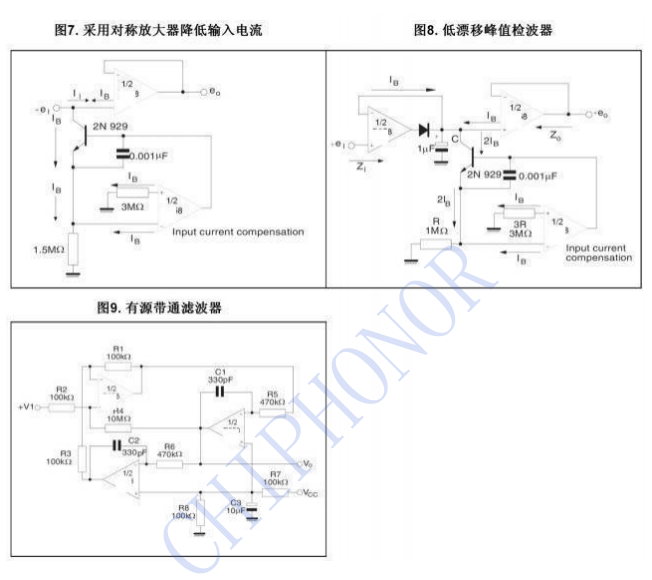

典型应用

• 音频放大、信号调理、有源滤波电路

• 电压比较、充电器转灯控制、电量检测

• 工业控制、传感器信号放大、AD 前端调理

• DC 增益模块、差分放大、仪表放大电路

• 家电、安防、消费电子通用模拟电路

•

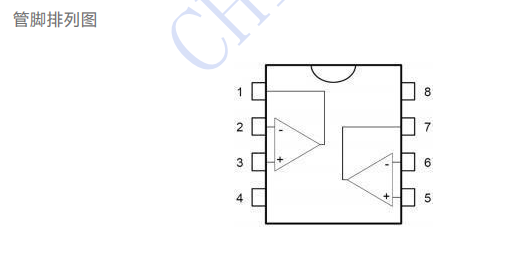

封装与引脚说明

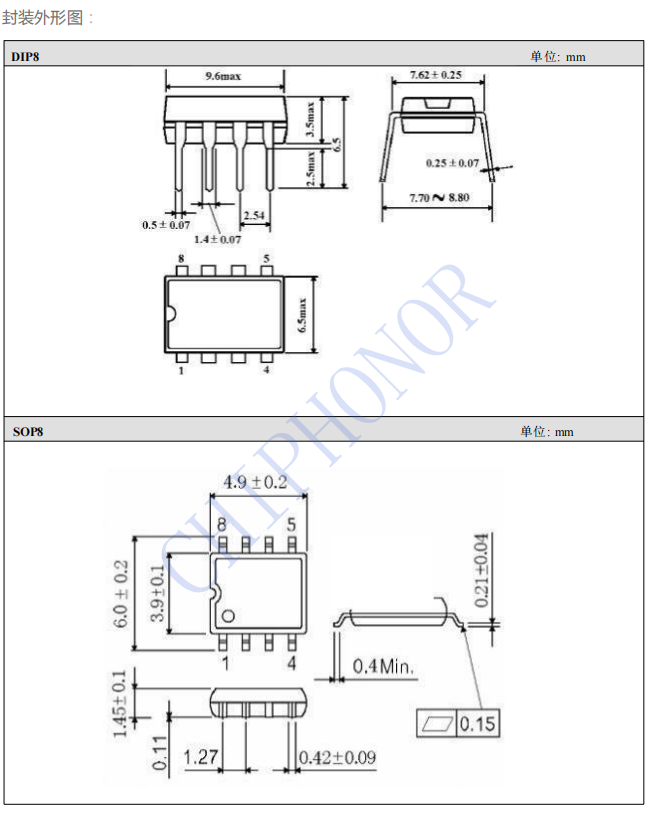

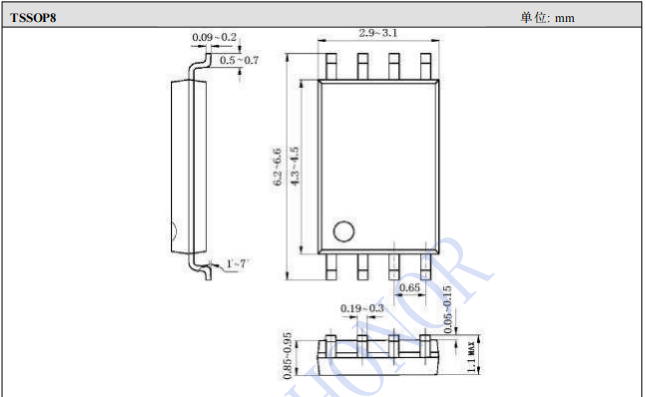

LS358 采用标准 8 引脚定义，支持三种封装：

1. OUT1 第一通道输出；2. IN1- 反相输入；3. IN1+ 同相输入；4. V- 负电源

2. IN2+ 第二通道同相输入；6. IN2- 反相输入；7. OUT2 第二通道输出；8. V+ 正电源

3.

供货与技术支持

粤华信科技获无锡曜硅官方认证，具备一级代理资质，可提供 LS358 原厂正品、稳定现货、规格书、典型应用电路及一站式技术支持，助力客户快速完成设计与量产。
