LS4056T 是无锡曜硅推出的高集成单节锂离子 / 锂聚合物电池线性充电芯片，采用恒流 / 恒压（CC/CV）控制架构，内置 PMOS 功率管与防倒灌电路，无需外置检流电阻与隔离二极管，外围极简、成本优异，专为 TWS 耳机、手持设备、USB 供电产品等便携设备提供安全可靠的充电方案。
产品简介
LS4056T 充电终止电压固定为4.2V，精度 ±1%，最大充电电流可达1.2A，通过 PROG 引脚外置电阻灵活调节。芯片支持0V 电池充电、三段式充电、自动再充电、电池防反接、NTC 温度监测，热反馈可智能调节充电电流限制温升，待机漏电流低于 2μA，采用 ESOP8 封装，工作温度 - 40℃~+85℃，满足消费电子量产需求。
核心特性
4.2V 固定浮充电压，输出精度 ±1%，充电更安全
最大 1.2A 充电电流，外置电阻可调，适配多种电池
集成防倒充电路，断电后电池漏电流＜2μA
支持 0V 电池充电、涓流 / 恒流 / 恒压三段式充电
内置电池防反接、过温保护、欠压闭锁功能
智能热调节，高温自动降电流，保护芯片与电池
双 LED 状态指示：充电（红）、充满（绿）
外围极少，仅需 6 个元件，大幅节省 PCB 面积
ESOP8 封装，散热优良，宽温稳定工作
典型应用
TWS 耳机充电仓、蓝牙耳机、智能穿戴设备
手机、PDA、MP3/MP4 播放器等手持数码产品
USB 数据卡、小风扇、电动牙刷、美容仪
各类单节锂电池供电便携产品充电模块
移动电源、玩具、小家电辅助充电电路

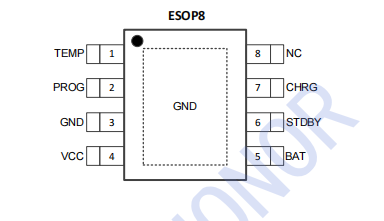

封装与引脚说明
LS4056T 采用ESOP8 封装，引脚定义如下：
1.TEMP 电池温度检测；2. PROG 充电电流调节；3. GND 地；4. VCC 电源输入
2.BAT 电池接入；6. STDBY 充满指示；7. CHRG 充电指示；8. NC 悬空
供货与技术支持
粤华信科技获无锡曜硅官方认证，具备一级代理资质，可提供 LS4056T 原厂正品、稳定现货、规格书、典型应用电路及一站式技术支持，助力客户快速完成设计与量产。
