GP8891CAS 功能概述:
该芯片是一款自供电恒压、恒流的原边反馈控制芯片,适用于充电器和适配器。
采用特有的输出线损补偿技术,可以有效的补偿输出电流在输出线上的损耗压降。
内置启动电路,无需外围启动电阻,内置FB下偏电阻及CS采样电阻,外围更简洁。
内置环路补偿电路,无需外围补偿电路,系统具有良好的稳定性。
特点:
※自供电原边反馈控制
※恒压、恒流精度高
※可调的输出线损补偿技术
※开路保护,短路保护,过压保护,欠压保护,过温保护
※适用于双绕组及三绕组两种工作方式
应用:
※手机、无绳电话、PDA、MP3和其他便携式设备等的适配器、充电器
※LED驱动电源
※线性电源和RCC开关电源升级换代
※其他辅助电源
GP8891CAS 可兼容替代:S7141S
S7141S是一款高集成度恒流、恒压的原边反馈控制器,集成高压启动器件并使用了自供电技术,使得系统无需启动电阻和供电二极管。同时芯片内置固定的峰值电流检测电路,省去了CS电阻;内置FB下偏电阻,极大降低了生产成本。适用于各种低功耗ac-dc充电器和适配器应用场合。
在恒压控制模式下,S7141S使用了多种工作模式得到高转换效率和小的音频异响。S7141S内置输出线损补偿,并可以通过修改反馈电阻阻值调整补偿比例,以达到适应各种不同输出导线线损要求,可以有效的补偿输出电流在输出线上引起的线损降压。在恒流模式和重负载下S7141S工作与PFM,而在轻载和中度负载下同时减小IPEAK和工作频率,以优化转换效率,避免音频异响。
S7141S具有多重的保护功能,包括输出开路、短路保护,过温保护等;S7141S采用SOP7封装。

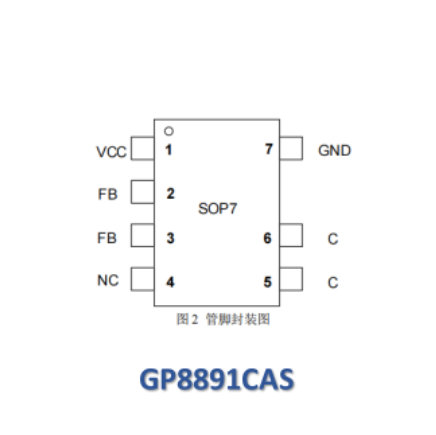

脚位对比图:
